宁波某电商库架合一结构投标方案结构分析
自动化库面积逾2万m2，货架高度逾35m；构件种类和数量繁多，计算工作量将十分巨大。考虑到货架为框架-桁架式结构体系，结构单元间拉结作用不强，仅在出/入库处与大空间热轧型钢结构连接时将有一定空间效应。有限元分析范围取为包括大空间热轧型钢结构、一个完整背拉区的货架结构以及屋盖体系组成的结构体系，能够比较完整地反映库架合一结构的受力性能。
结构分析还考虑了发生火灾、失去货架支撑作用后，屋架在恒载作用下变形、强度和稳定性的要求。通过将屋架系统和部分柱片系统由冷弯薄壁截面改成热轧型截面，对替换部分构件后的结构进行分析，并与原货架结构进行对比。对两个模型的模态的对比表明，修改后的模型振型与修改前基本相同，两个结构模型具备相似的动力性能。替换部分构件后的货架结构的层间位移角以及构件的变形、强度与稳定性，能够满足相关规范的要求。

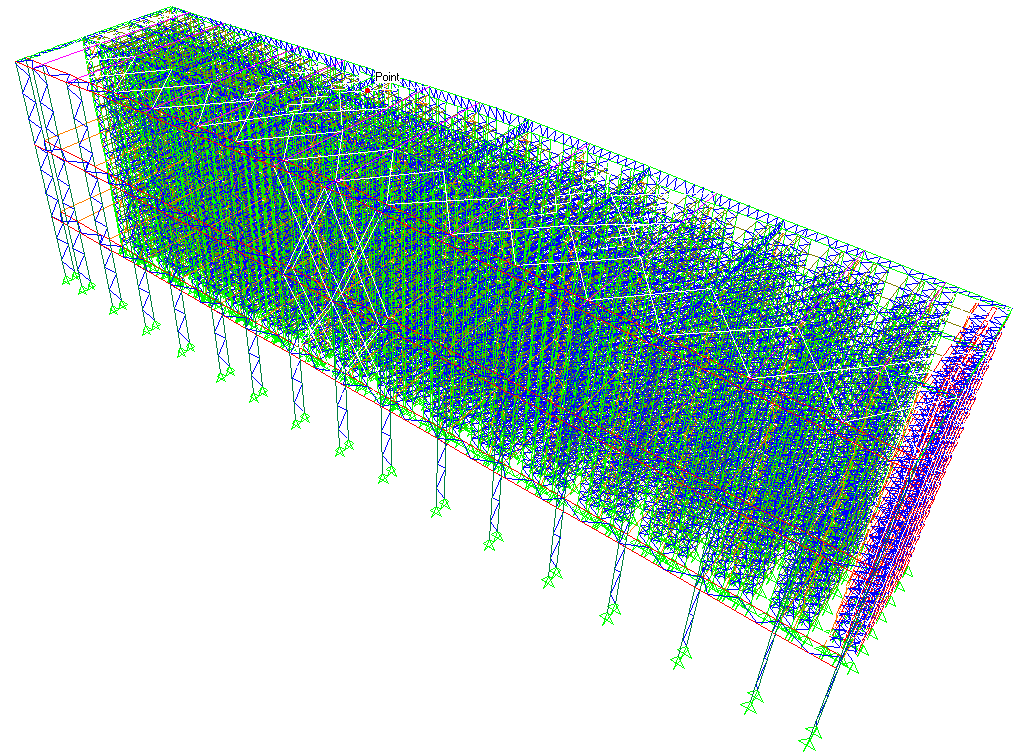

货架整体模型

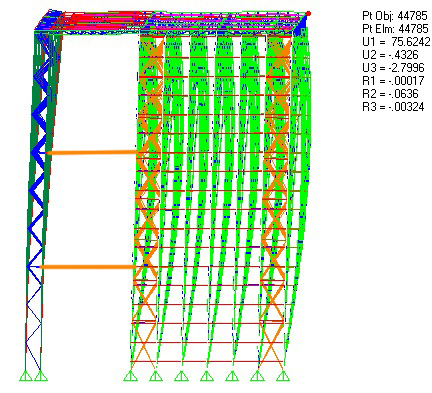

横向地震作用下结构整体侧移

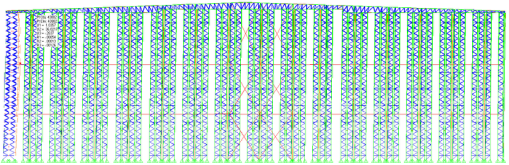

纵向地震作用下结构整体侧移

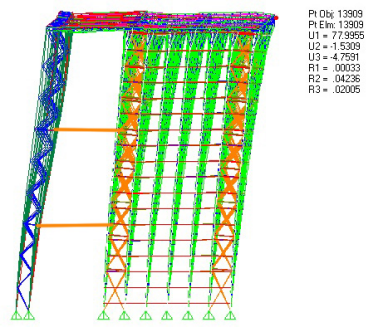

横向风荷载下结构整体侧移

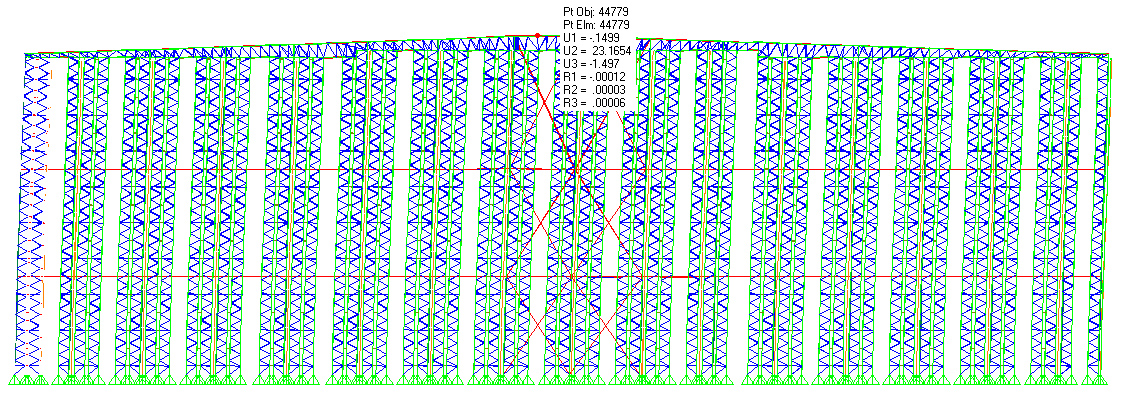

纵向风荷载下结构整体侧移
