京东商城“亚洲一号”上海中件库阁楼式货架方案结构有限元分析

   货架位于上海，其抗震设防烈度为7度，设计基本地震加速度为0.1g，地震动最大影响系数为0.08，地震分组为第一组，阻尼比0.035，场地土类别为4类。根据客户要求，将场地地震特征周期定为0.9s。

   货架类型为NM中型插接组合阁楼式货架，包括搁板阁楼和托盘阁楼两种规格，E区和F区为搁板阁楼：W1800&1200(中)×D810×H11000 =2950mm*3 + 2150mm，4层阁楼，共19层层板；G区为托盘阁楼：W1200(中) × D1200 × H11000 = 2950mm*3 +2150mm，4层阁楼，共4层层板。

   该货架体系包括杆件17000多根，建模复杂，结构方案的分析主要是优化结构的支撑体系布置方式及杆件的截面型号，支撑体系包括：背拉、侧拉、水平拉、柱间支撑。通过优化布置支撑体系，使货架、通道（巷道）平台、支撑体系三者在最大程度上形成一个抗震整体，提高了结构自振频率，使货架与建筑结构不易发生共振，并使阁楼货架具有良好的整体抗震性能。货架体系的三维模型主视图、俯视图、模型图如下：

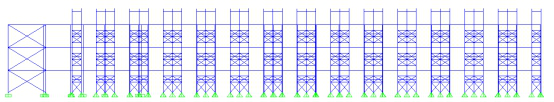

三维模型主视图

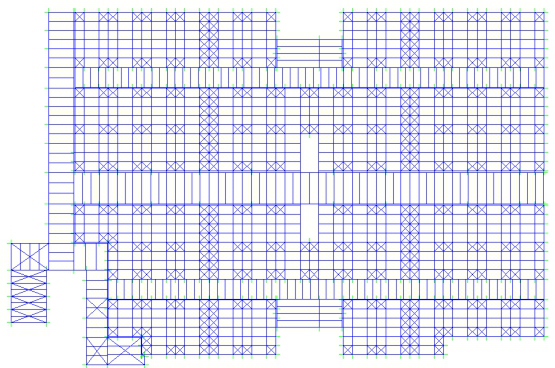

三维模型俯视图

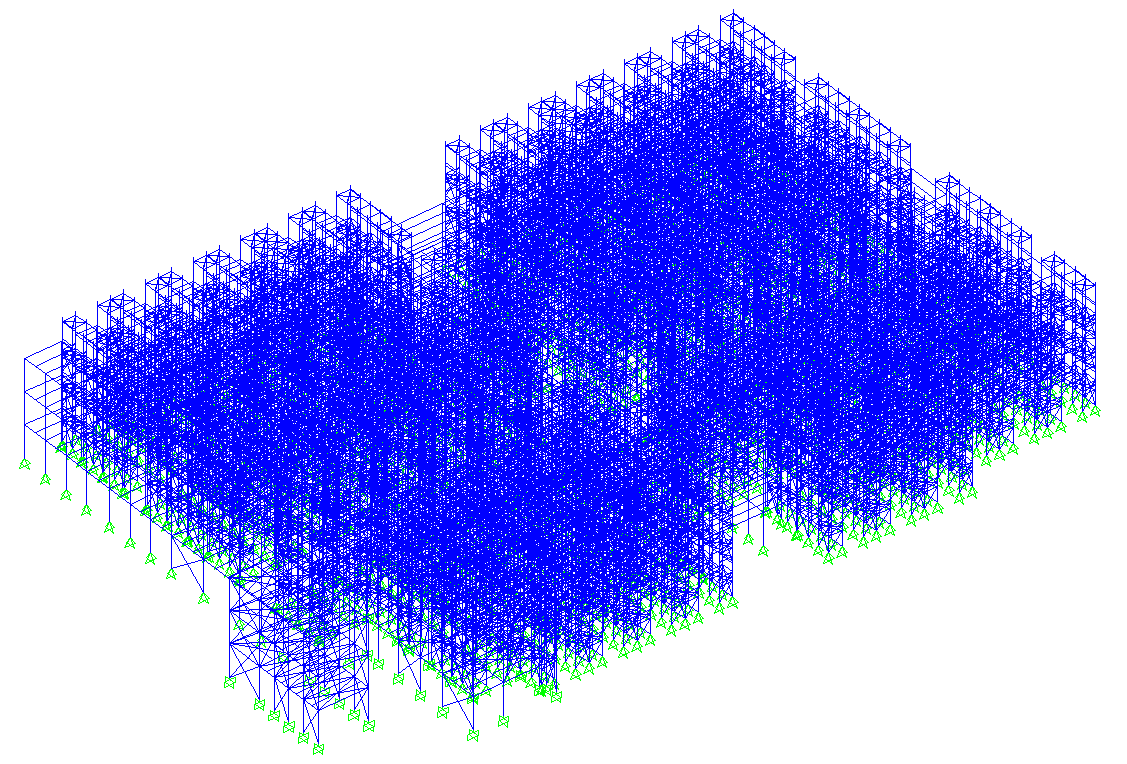

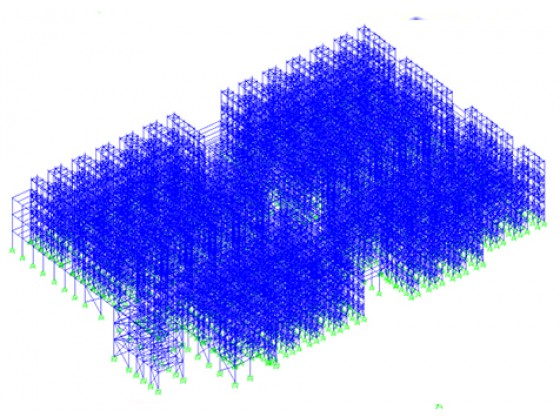

三维视图
