云南白药集团物流中心货架投标方案结构分析

   货架结构位于云南昆明，其抗震设防烈度为8度，二类场地土，地震分组为第二组，设计基本地震加速度为0.2g，场地土特征周期为0.4s，阻尼比0.035，地震动最大影响系数为0.16。

   进行有限元分析的货架结构形式、构件尺寸、荷载条件等由业主提供，目的是通过有限元抗震分析，对其提供的钢货架抗震性能进行评估，并且提出在抗震上相应的预防和改进措施。

   优化方案计的前50阶周期和模态表明，振型的频率相差较小，频谱比较密集，周期没有大的跳跃，振型之间存在耦合效应。模型从原方案的主要X向振动转变为整体振动，第一周期从17s降为2s，大大提高了结构的整体抗震能力。

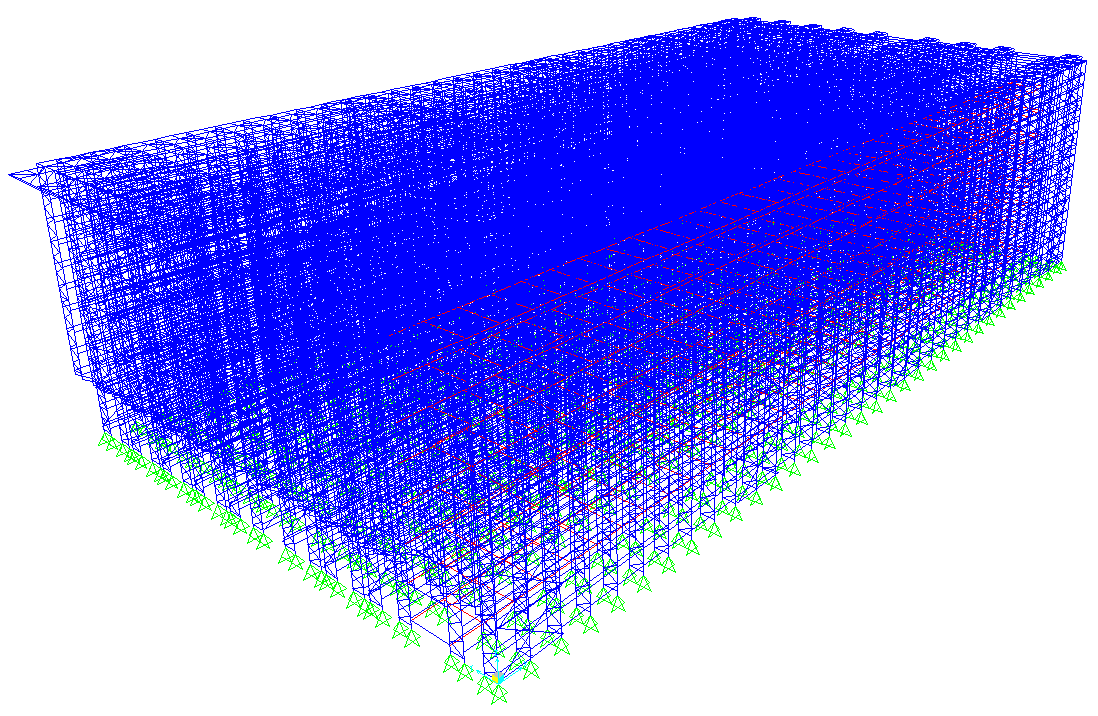

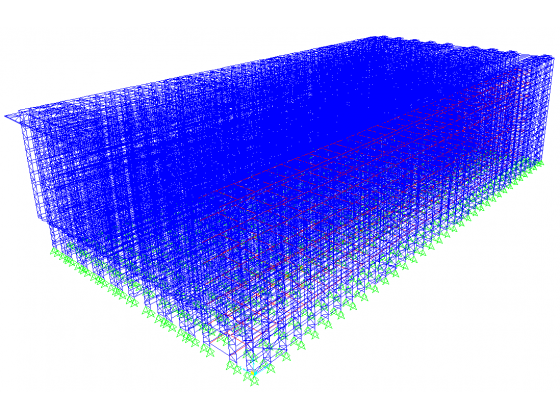

三维视图

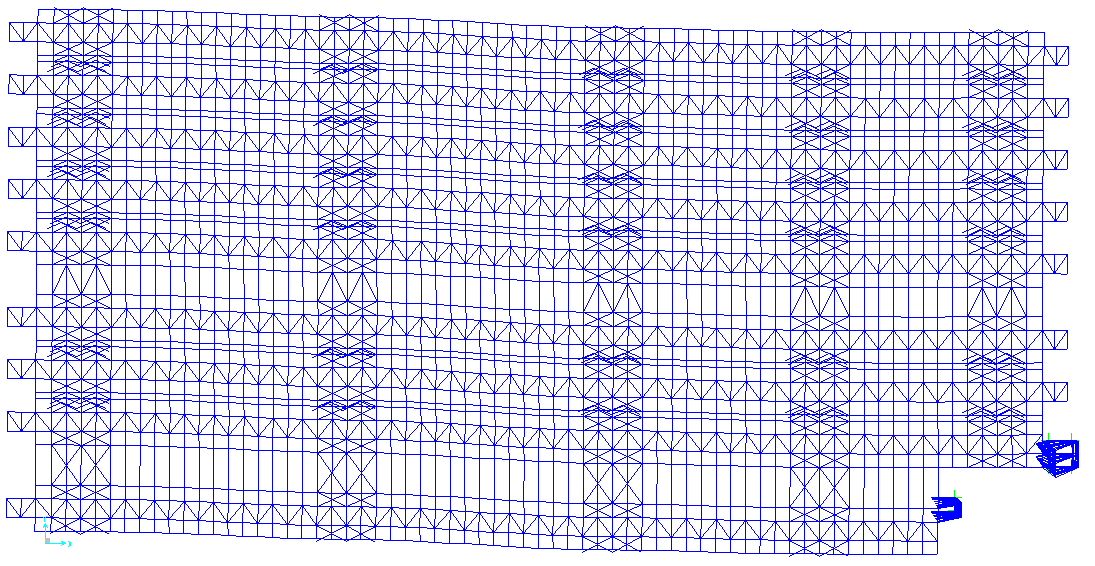

优化方案第一阶模态（y向）

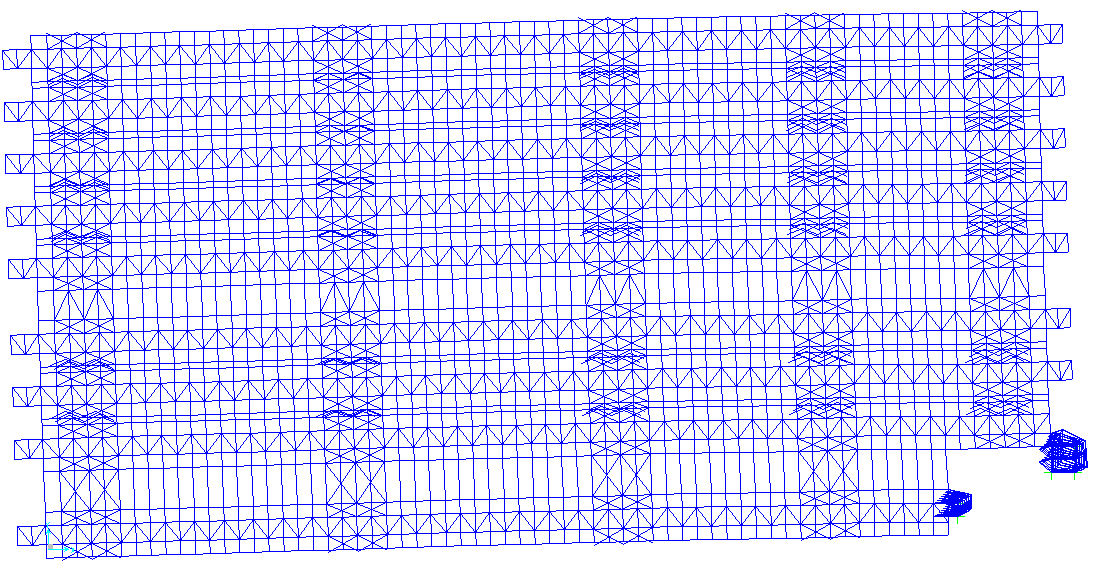

优化方案第二阶模态（整体扭转）

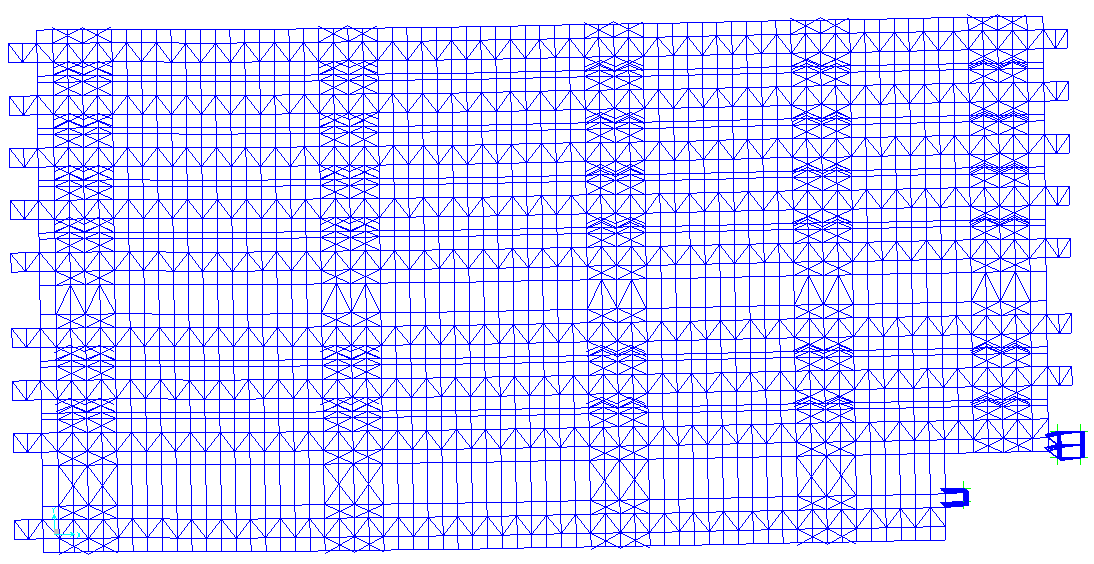

优化方案第三阶模态（y向）
